Phân Biệt Động Cơ Giảm Tốc & Hộp Số Giảm Tốc
Động cơ giảm tốc ( hay còn gọi là Motor giảm tốc ): Là một thiết bị kết hợp giữa động cơ điện và hộp số giảm tốc. Nó có nhiệm vụ giảm tốc độ quay của động cơ và tăng mô-men xoắn để phù hợp với yêu cầu của các ứng dụng cơ khí.
Sau đây, chúng ta hay cũng phân biệt thế nào là Động cơ giảm tốc và Hộp số giảm tốc
Cấu tạo của một Động cơ giảm tốc ( Motor Giảm Tốc )
1. Động cơ điện (Motor)
Chức năng: Cung cấp nguồn năng lượng cơ học dưới dạng chuyển động quay.
Loại động cơ:
- Động cơ AC (xoay chiều): Sử dụng nguồn điện xoay chiều, thường được dùng trong các hệ thống công nghiệp lớn.
- Động cơ DC (một chiều): Sử dụng nguồn điện một chiều, phù hợp cho các hệ thống nhỏ hơn hoặc cần điều khiển chính xác.
- Động cơ bước: Được sử dụng trong các ứng dụng cần kiểm soát chính xác vị trí và tốc độ.
Thông số quan trọng: Công suất (kW hoặc HP), điện áp, tốc độ quay (RPM), và mô-men xoắn.

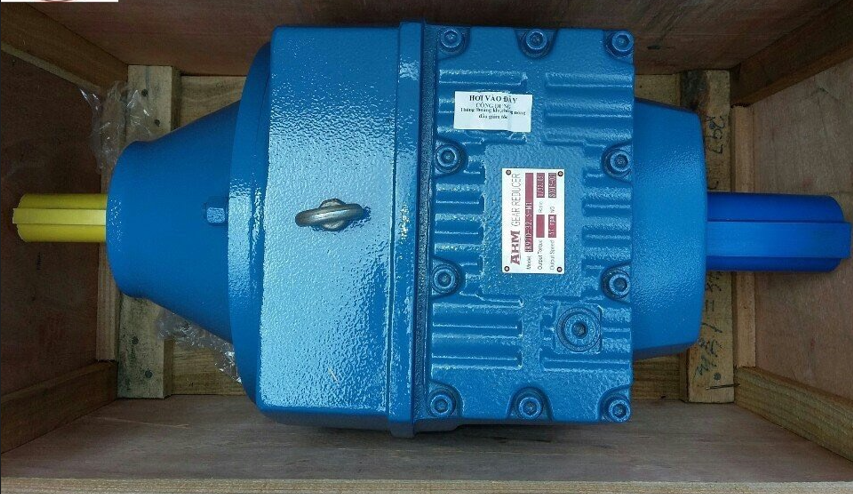

2. Hộp số giảm tốc (Gearbox)
Chức năng: Giảm tốc độ quay từ động cơ xuống mức yêu cầu và tăng mô-men xoắn.
Cấu tạo:
- Bánh răng (Gears): Bộ phận chính trong hộp số, thường là các bánh răng thẳng, nghiêng, côn, hoặc hành tinh, giúp điều chỉnh tỷ số truyền.
- Trục đầu vào (Input Shaft): Nối trực tiếp với động cơ và nhận chuyển động từ động cơ.
- Trục đầu ra (Output Shaft): Chuyển động quay đã giảm tốc độ và tăng mô-men xoắn để truyền đến thiết bị làm việc.
- Vỏ hộp số (Housing): Bảo vệ các bộ phận bên trong hộp số và động cơ khỏi bụi bẩn, va đập.
- Vòng bi (Bearings): Hỗ trợ và giảm ma sát giữa các bánh răng và trục quay, đảm bảo chuyển động mượt mà và hiệu quả.
3. Trục đầu vào và đầu ra
- Trục đầu vào: Kết nối với động cơ, truyền động lực từ động cơ vào hộp số.
- Trục đầu ra: Chuyển động đã giảm tốc và tăng mô-men được truyền từ hộp số đến thiết bị làm việc. Trục đầu ra có thể được gắn trực tiếp hoặc qua khớp nối.
4. Bộ phận làm mát (Cooling System)
- Một số động cơ giảm tốc công suất lớn có thể được trang bị hệ thống làm mát như quạt hoặc hệ thống làm mát bằng dầu để duy trì nhiệt độ ổn định, tránh quá nhiệt khi hoạt động liên tục.
5. Bôi trơn (Lubrication System)
- Dầu hoặc mỡ bôi trơn được sử dụng để giảm ma sát và mài mòn giữa các bánh răng và trục quay, giúp kéo dài tuổi thọ của động cơ giảm tốc.
- Hệ thống bôi trơn có thể là tự động hoặc yêu cầu bảo dưỡng định kỳ.
6. Hệ thống phanh (Brake)
- Một số động cơ giảm tốc có tích hợp phanh điện từ hoặc phanh cơ khí để dừng động cơ nhanh chóng khi cần thiết, đặc biệt trong các ứng dụng yêu cầu độ an toàn và độ chính xác cao.
7. Bộ điều khiển (Controller)
- Bộ điều khiển tốc độ: Cho phép điều chỉnh tốc độ quay của động cơ, thường sử dụng biến tần (inverter) hoặc điều khiển điện áp.
- Cảm biến: Đo tốc độ và vị trí của trục quay để điều khiển chính xác trong các ứng dụng yêu cầu cao.
8. Cánh quạt làm mát (Cooling Fan)
- Được lắp đặt trên động cơ để làm mát trong quá trình hoạt động, giúp giảm nhiệt và duy trì hiệu suất làm việc của động cơ.
9. Khớp nối (Coupling)
- Được sử dụng để kết nối trục động cơ với trục đầu vào của hộp số. Khớp nối giúp giảm thiểu tác động của sai lệch về vị trí hoặc rung động giữa động cơ và hộp số.
10. Chân đế và khung gắn (Mounting and Frame)
- Dùng để cố định động cơ giảm tốc vào vị trí làm việc, giúp đảm bảo sự ổn định trong quá trình vận hành. Chân đế có thể được thiết kế theo nhiều dạng để phù hợp với các kiểu lắp đặt khác nhau, chẳng hạn như lắp ngang hay dọc.
11. Bộ làm kín (Seals)
- Bộ làm kín giữ cho dầu hoặc mỡ bôi trơn không rò rỉ ra ngoài, đồng thời ngăn chặn bụi bẩn và độ ẩm xâm nhập vào bên trong, bảo vệ các bộ phận chuyển động.
Nguyên Lý Hoạt Động Của Động Cơ Giảm Tốc
Nguyên lý hoạt động của động cơ giảm tốc là sự kết hợp giữa hai cơ chế chính: động cơ điện tạo chuyển động quay và hộp số giảm tốc giúp giảm tốc độ quay và tăng mô-men xoắn. Quá trình này diễn ra qua các bước như sau:
1. Chuyển động quay từ động cơ điện
- Đầu tiên, động cơ điện (có thể là động cơ AC hoặc DC) cung cấp năng lượng cho hệ thống dưới dạng chuyển động quay của trục đầu vào. Tốc độ quay của động cơ điện thường rất cao, có thể từ vài trăm đến hàng nghìn vòng/phút (RPM).
- Động cơ điện này có công suất và tốc độ phù hợp với các yêu cầu cụ thể của hệ thống.
2. Truyền động từ trục đầu vào đến hộp số
- Chuyển động quay của trục đầu vào được truyền trực tiếp vào hộp số giảm tốc thông qua các bánh răng bên trong hộp số.
- Hộp số chứa các bánh răng có kích thước và tỷ số truyền khác nhau, giúp thay đổi tốc độ và mô-men xoắn của chuyển động đầu vào.
3. Giảm tốc độ và tăng mô-men xoắn
- Hộp số giảm tốc hoạt động dựa trên nguyên lý cơ học của các bánh răng. Các bánh răng trong hộp số được sắp xếp theo tỷ số truyền nhất định, làm cho trục đầu ra quay chậm hơn so với trục đầu vào.
- Khi tốc độ quay được giảm xuống, mô-men xoắn (lực xoắn) sẽ tăng lên theo tỷ lệ ngược với tốc độ quay. Điều này giúp động cơ có thể tạo ra sức mạnh lớn hơn để vận hành các tải nặng hơn hoặc thiết bị cần sức mạnh cơ học cao.
Công thức đơn giản về tỷ số truyền và mô-men xoắn:
Mô – men xoắn đầu ra = Mô – men xoắn đầu vào x Tỷ số truyền
- Khi tỷ số truyền càng lớn, tốc độ quay của trục đầu ra càng nhỏ và mô-men xoắn càng lớn.
4. Truyền chuyển động từ hộp số đến trục đầu ra
- Sau khi giảm tốc độ và tăng mô-men xoắn, hộp số sẽ truyền chuyển động quay đã được điều chỉnh ra trục đầu ra. Trục đầu ra này sẽ cung cấp năng lượng quay cho thiết bị hoặc tải cần vận hành.
- Tốc độ và mô-men xoắn tại trục đầu ra đã được tối ưu để phù hợp với yêu cầu của hệ thống.
5. Hoạt động liên tục và điều khiển
- Trong nhiều trường hợp, hệ thống động cơ giảm tốc có thể kết hợp với biến tần hoặc bộ điều khiển tốc độ để điều chỉnh tốc độ của động cơ điện một cách linh hoạt theo yêu cầu của ứng dụng cụ thể.
- Một số hệ thống còn tích hợp cảm biến để theo dõi tốc độ và vị trí của trục quay, từ đó cung cấp khả năng kiểm soát chính xác.
6. Hệ thống bôi trơn và làm mát
- Trong quá trình hoạt động, ma sát giữa các bánh răng trong hộp số có thể tạo ra nhiệt và làm giảm hiệu suất hoạt động. Để giảm ma sát và đảm bảo tuổi thọ cho hộp số, hệ thống bôi trơn (dầu hoặc mỡ bôi trơn) được sử dụng.
- Ngoài ra, các quạt làm mát hoặc hệ thống làm mát bằng dầu có thể được tích hợp để làm mát động cơ, giúp duy trì nhiệt độ ổn định và tăng độ bền cho hệ thống.
7. Phanh và dừng động cơ
- Một số động cơ giảm tốc tích hợp hệ thống phanh (điện từ hoặc cơ học) để kiểm soát tốc độ và giúp dừng trục quay khi cần thiết, đặc biệt trong các ứng dụng yêu cầu độ chính xác và an toàn cao.
